บทนำ
เครื่องติดฉลากสองด้านเหมาะสำหรับอาหาร เครื่องสำอาง ยา ยาฆ่าแมลง และอุตสาหกรรมอื่น ๆ เป็นฉลากด้านเดียวและสองด้านสำหรับขวดแบน สี่เหลี่ยม และกลม ควบคุมอัตโนมัติด้วยคอมพิวเตอร์ (PLC) ใช้งานง่าย สามารถเปลี่ยนข้อกำหนดได้อย่างง่ายดาย มันใช้เซอร์โวมอเตอร์ บรรลุการควบคุมวงปิดอัตราการทำงานผิดพลาดต่ำ ประสิทธิภาพสูง. ความเร็วที่รวดเร็ว

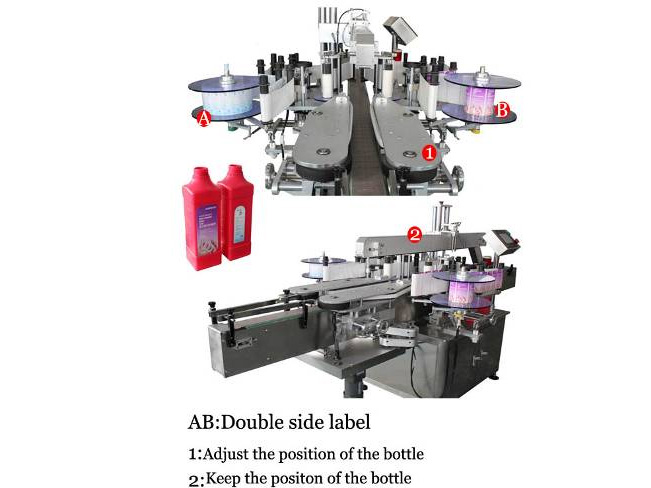

VK-DSL High Speed Servo Front & back Labeler ใช้ได้กับการติดฉลากแบบแบน สี่เหลี่ยม หรือภาชนะอื่นที่มีการติดฉลากด้านหน้าและด้านหลัง สามารถติดฉลากสองฉลากที่พื้นผิวด้านหน้าและด้านหลังพร้อมกัน หากเพิ่มอุปกรณ์ขวดกลม ยังสามารถติดฉลากขวดกลมด้วยฉลากหนึ่งหรือสองฉลาก หากเพิ่มหัวฉลากด้านบน ยังสามารถติดฉลากบนขวด กล่อง ฝา และอื่นๆ
รุ่น: VK-DSL
ดูวิดีโอปรับให้เข้ากับการควบคุม PLC ของ Mitsubishi, เซ็นเซอร์ Omron และ LEUZE, เซอร์โวมอเตอร์ของ Mitsubishi หรือเดลต้าเซอร์โวมอเตอร์ ควบคุมและใช้งานง่าย ทำงานเสถียร มีความเร็วและความแม่นยำสูง คำเตือนอัตโนมัติเมื่อเกิดข้อผิดพลาด ไม่มีขวด ไม่มีการติดฉลาก
| รุ่น / พารามิเตอร์ทางเทคนิค | วีเค-ดีเอสแอล |
| ความเร็วในการติดฉลาก (ชิ้น/นาที) | 120-200 (สัมพันธ์กับวัสดุและขนาดฉลาก) |
| ความแม่นยำในการติดฉลาก (มม.) | ± 1.0 มม. (ไม่นับขนาดวัสดุและฉลาก) |
| ขนาดฉลาก (มม.) | (ย)10-300มม.(ส)10-250มม |
| ขนาดวัสดุ (มม.) | Φ20-φ120mm(H)40-400mm |
| เส้นผ่านศูนย์กลางภายในม้วน (มม.) | φ76mm |
| ม้วนเส้นผ่านศูนย์กลางภายนอก (มม.) | สูงสุด：Φ320mm |
| ขนาดเครื่อง (มม.) | (ยาว)2800*(กว้าง)1400*(สูง)1400(มม.) |
| พาวเวอร์ซัพพลาย | AC220V50Hz/60Hz1500W(สามารถปรับแต่งได้) |
การวาดภาพ
ขอบเขตของการใช้
(1) ฉลากที่เกี่ยวข้อง: สติ๊กเกอร์, ฟิล์มไม่แห้ง, รหัสควบคุมอิเล็กทรอนิกส์, บาร์โค้ด ฯลฯ
(2) ผลิตภัณฑ์ที่เกี่ยวข้อง: ผลิตภัณฑ์ที่มีฉลากจำเป็นต้องติดบนระนาบด้านข้าง พื้นผิวเรเดียนขนาดใหญ่ด้านข้าง และพื้นผิวเส้นรอบวง
(3) อุตสาหกรรมการใช้งาน: ใช้กันอย่างแพร่หลายในเครื่องสำอาง, อิเล็กทรอนิกส์, ยา, ฮาร์ดแวร์, พลาสติกและอุตสาหกรรมอื่น ๆ
ขั้นตอนการทำงาน:
การจัดวางผลิตภัณฑ์ที่วางแบบแมนนวล (แท่นหมุนออนไลน์หรือแท่นหมุนสำหรับจัดการขวด) >> การแยกและแก้ไขอัตโนมัติ และการขนส่งผลิตภัณฑ์ >> การทดสอบผลิตภัณฑ์ >> การติดฉลากผลิตภัณฑ์ >> การรวบรวมผลิตภัณฑ์ที่มีฉลาก (เข้าสู่กระบวนการถัดไป) >> การนำผลิตภัณฑ์ออก
หลักการทำงาน

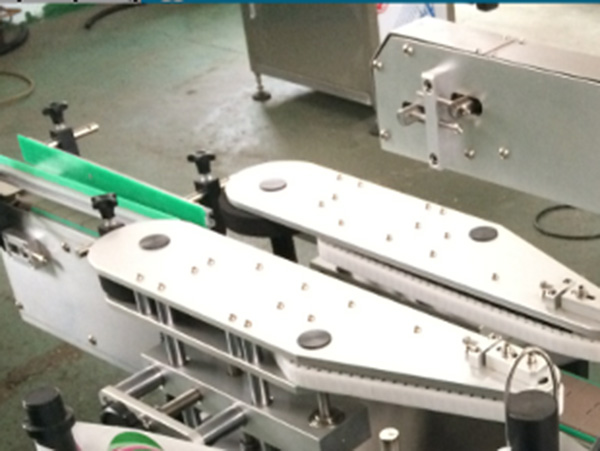

หลังจากที่ขวดเข้าสู่สายพานลำเลียงของเครื่องติดฉลากแล้ว ขวดจะถูกป้อนไปยังเครื่องติดฉลากด้วยความเร็วคงที่ อุปกรณ์ยึดทางกลจะแยกวัตถุที่วางตามระยะทางที่กำหนด และดันวัตถุที่วางไปตามทิศทางของสายพานลำเลียง หลังจากระบบกลไก (ล้อขับเคลื่อน ล้อติดฉลาก และรอก) ล้อขับเคลื่อนจะดึงสายพานฉลากเป็นระยะเพื่อให้เคลื่อนที่ และฉลากจะถูกดึงออกจากรอกและติดบนวัตถุที่จะติดผ่านอุปกรณ์ติดฉลาก
ฟังก์ชั่นเสริมและส่วนประกอบ:

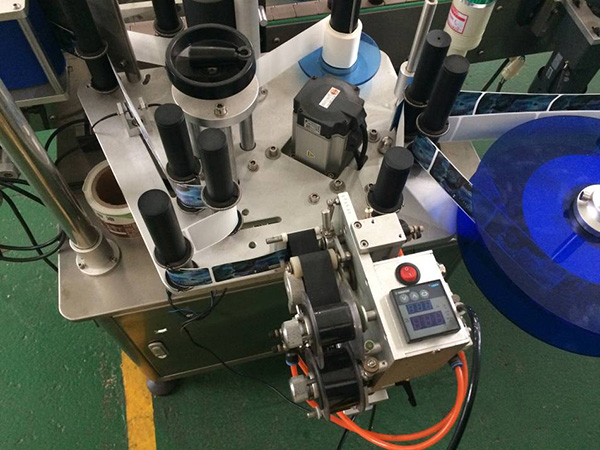

1. เครื่องพิมพ์รหัส: เครื่องพิมพ์ร้อนสามารถพิมพ์วันที่ผลิต วันหมดอายุ หมายเลขแบทช์ ฯลฯ การทำเครื่องหมายและการติดฉลากจะประสานกันเพื่อปรับปรุงประสิทธิภาพการผลิต
2. เครื่องพิมพ์อิงค์เจ็ต: สามารถจับคู่กับเครื่องพิมพ์อิงค์เจ็ตทั่วไปในตลาด พ่นโค้ดที่ตำแหน่งที่กำหนดของฉลาก และใช้ร่วมกับเครื่องติดฉลากได้อย่างสมบูรณ์แบบ
3. เซ็นเซอร์สากล: เซ็นเซอร์ธรรมดาไม่สามารถตรวจจับฉลากโปร่งใสได้ ดังนั้นจึงต้องใช้ตาไฟฟ้าชนิดพิเศษที่นำเข้าจากประเทศเยอรมนี
4. เครื่องอ่าน: อ่านรหัสสองมิติ บาร์โค้ด และข้อมูลอื่น ๆ ง่ายต่อการสร้างฐานข้อมูลผลิตภัณฑ์สำหรับการตรวจสอบย้อนกลับผลิตภัณฑ์
| หมายเลขซีเรียล | ชื่อ | รายการ | ยี่ห้อ | ประเทศต้นกำเนิด |
| 1 | HMI | 1 | ซีเมนส์ | ประเทศเยอรมัน |
| 2 | บมจ. | 1 | ซีเมนส์ | ประเทศเยอรมัน |
| 3 | มอเตอร์ติดฉลาก | 1 | พานาโซนิค | ญี่ปุ่น |
| 4 | ไดรเวอร์มอเตอร์ติดฉลาก | 1 | พานาโซนิค | ญี่ปุ่น |
| 5 | มอเตอร์ลำเลียง | 1 | เจียนหมิง | เซี่ยงไฮ้ประเทศจีน |
| 6 | ตัวแปลงความถี่มอเตอร์สายพานลำเลียง | 1 | ซีเมนส์ | ประเทศเยอรมัน |
| 7 | มอเตอร์แบ่งขวด | 1 | JSCC | ประเทศเยอรมัน |
| 8 | ตัวควบคุมมอเตอร์แบ่งขวด | 1 | JSCC | ประเทศเยอรมัน |
| 9 | มอเตอร์ป้าย | 1 | JSCC | ประเทศเยอรมัน |
| 10 | ฉลากควบคุมมอเตอร์ | 1 | JSCC | ประเทศเยอรมัน |
| 11 | อุปกรณ์ไฟฟ้าแรงต่ำ | 1 | ชไนเดอ | ฝรั่งเศส |
| 12 | เซ็นเซอร์ฉลาก | 1 | OMRON | ญี่ปุ่น |
| 13 | เซ็นเซอร์ติดฉลาก | 1 | OMRON | ญี่ปุ่น |
| 14 | เข็มขัดฟันแบบซิงโครนัส | 1 | Bando | ญี่ปุ่น |
| 15 | ส่วนประกอบของนิวเมติก | 1 | Airtac | ไต้หวันจีน |
| 16 | สายพาน | 1 | ไลไล | เซี่ยงไฮ้ประเทศจีน |
| 17 | กรอบ | 1 | เซี่ยงไฮ้ประเทศจีน | |
| 18 | ระบบบูรณาการ | 1 | เซี่ยงไฮ้ประเทศจีน |

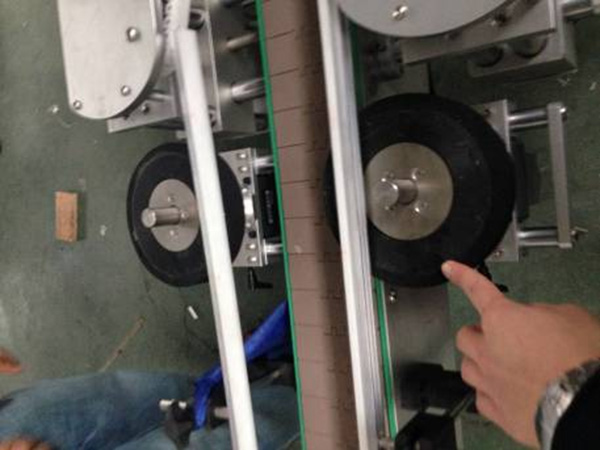

2. การแยกขวดอัตโนมัติช่วยลดการแยกขวดที่เกิดจากข้อผิดพลาดของขวดได้อย่างมีประสิทธิภาพและปรับปรุงความเสถียร
3. มีฟังก์ชั่นปิดอัตโนมัติ, ฟังก์ชั่นการนับการผลิต, ฟังก์ชั่นประหยัดพลังงาน (เมื่อไม่มีการผลิตภายในเวลาที่กำหนด, อุปกรณ์จะเปลี่ยนเป็นสถานะสแตนด์บายประหยัดพลังงานโดยอัตโนมัติ), ฟังก์ชั่นแจ้งการตั้งค่าหมายเลขการผลิต, ฟังก์ชั่นป้องกันการตั้งค่าพารามิเตอร์ (การตั้งค่าพารามิเตอร์แบ่งออกเป็นการจัดการสิทธิ์) ซึ่งสะดวกสำหรับการจัดการการผลิต

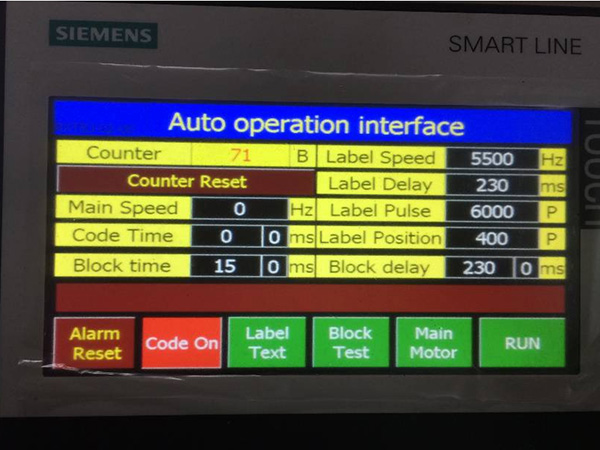

4. ฟังก์ชั่นที่ทรงพลัง, การควบคุมหน้าจอสัมผัสสี, อินเทอร์เฟซการทำงานเสริมภาษาจีนและอังกฤษ, สะดวกและใช้งานง่าย, ฟังก์ชั่นหน่วยความจำข้อมูลที่ทรงพลัง, สามารถจัดเก็บพารามิเตอร์การติดฉลากได้ 50 กลุ่ม, พร้อมฟังก์ชั่นการนับการผลิต, ฟังก์ชั่นประหยัดพลังงาน, ฟังก์ชั่นแจ้งการตั้งค่าหมายเลขการผลิต, พารามิเตอร์ ฟังก์ชั่นการป้องกันการตั้งค่า, การจัดการการผลิตที่สะดวก, สวิตช์การติดฉลากผลิตภัณฑ์ที่แตกต่างกันสามารถรับรู้ได้ด้วยปุ่มเดียว, โดยไม่ต้องตรวจแก้จุดบกพร่องซ้ำ, ง่ายและรวดเร็ว แจ้งข้อผิดพลาดที่ดีและฟังก์ชั่นช่วยเหลือ;
6. ความมั่นคงสูง แบรนด์บรรทัดแรกที่นำเข้าถูกนำมาใช้สำหรับมาตรฐานการวัดและเซ็นเซอร์วัดวัตถุที่มีความไวในการตรวจจับสูง ประสิทธิภาพที่มั่นคงและความทนทาน โครงที่มั่นคงและทนทานและชิ้นส่วนต่างๆ ใช้การออกแบบโมดูลาร์ที่ได้มาตรฐานพร้อมความสามารถในการสับเปลี่ยนอย่างสมบูรณ์และการทำงานตลอด 24 ชั่วโมงเพื่อความปลอดภัยและความมั่นคง
7. ปลอดภัยและถูกสุขลักษณะ ตัวเรือนทำจากสแตนเลส SUS304 และอลูมิเนียมอัลลอยด์ T6 ไม่เป็นสนิมและเป็นไปตามมาตรฐานการผลิตที่ยอดเยี่ยมของ GMP

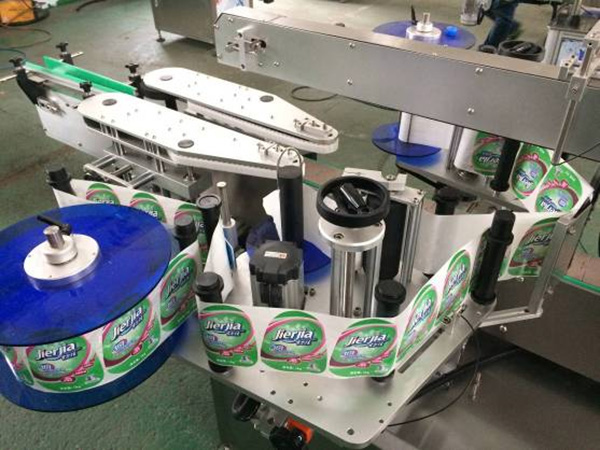

1. หัวฉลากสามารถปรับได้สำหรับขวดขนาดต่างๆ
2. เหมาะสำหรับฉลากขนาดต่างๆ
3. ความสูงของความสูงของฉลากสามารถปรับได้เพื่อให้พอดีกับตำแหน่งฉลากที่แตกต่างกันบนขวด
4. มุมของหัวฉลากสามารถปรับได้
